একটি PTFE টিউবুলার বাসবার কি?

একটি PTFE টিউবুলার বাসবার একটি উচ্চ-ভোল্টেজ পাওয়ার ট্রান্সমিশন ডিভাইস যা কন্ডাকটর হিসাবে একটি ধাতব টিউব (সাধারণত তামা বা অ্যালুমিনিয়াম), প্রাথমিক অন্তরক মাধ্যম হিসাবে PTFE-ভিত্তিক ফিল্ম এবং বহু-স্তর রক্ষা কাঠামো তৈরি করতে একটি নির্ভুল যান্ত্রিক উইন্ডিং প্রক্রিয়া ব্যবহার করে। এর মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে: পিটিএফই ফিল্মগুলি স্তরগুলির মধ্যে সিলিকন তেল দিয়ে প্রলিপ্ত, একটি ঘন, অকার্যকর-মুক্ত অবিচ্ছিন্ন ডাইলেক্ট্রিক গঠন করে; এর চেয়ে কম একটি কনফিগারেশন 5 ক্যাপাসিটিভ শিল্ডিং লেয়ার (শূন্য-সম্ভাব্য, গ্রেডেড, এবং গ্রাউন্ডেড শিল্ডিং স্তর সহ); এবং সিলিকন রাবার ক্রিপেজ এক্সটেনশন উপাদানগুলি অপ্টিমাইজ করা বৈদ্যুতিক ক্ষেত্রের বিতরণ এবং উন্নত ক্রিপেজ কর্মক্ষমতা অর্জন করতে।

এই ধরনের বাসবার তাপমাত্রা পরিসীমার মধ্যে কাজ করে -60℃ থেকে 250℃ , এর একটি সুরক্ষা রেটিং অর্জন করে IP68 , এবং চমৎকার জারা প্রতিরোধের এবং উচ্চ/নিম্ন তাপমাত্রা সহনশীলতা প্রদান করে, এটি চরম অপারেটিং পরিবেশের জন্য উদ্দেশ্য-নির্মিত করে তোলে।

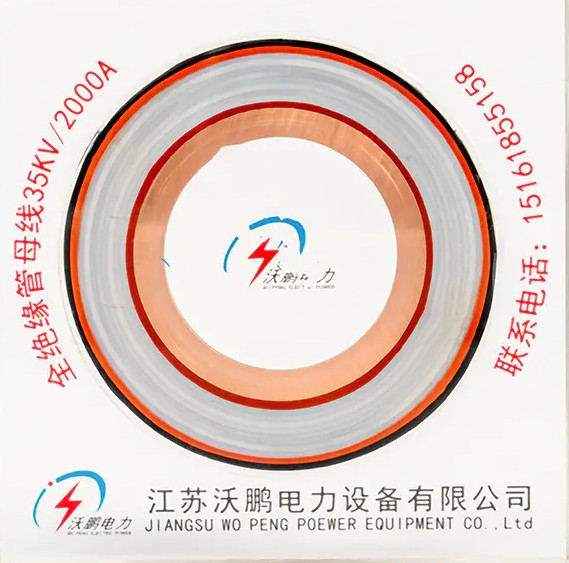

কাঠামোগত বিশ্লেষণ: পাঁচ-স্তর সুরক্ষা ব্যবস্থার যথার্থ নকশা

PTFE টিউবুলার বাসবারের নিরোধক কাঠামো ভিতরে থেকে একটি স্তরযুক্ত সুরক্ষা ধারণা গ্রহণ করে, প্রতিটি স্তর নির্দিষ্ট বৈদ্যুতিক এবং যান্ত্রিক ফাংশন পূরণ করে:

কন্ডাক্টর স্তর এবং তাপ অপচয় স্ট্রাকচার

কন্ডাকটর সাধারণত ≥99.90% এর তামার সামগ্রী সহ T2Y উচ্চ-বিশুদ্ধতা তামার টিউবিং ব্যবহার করে। একই ক্রস-সেকশনের আয়তক্ষেত্রাকার কন্ডাক্টরের তুলনায়, টিউবুলার গঠন পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি করে 40% এবং দ্বারা বর্তমান ঘনত্ব বন্টন অভিন্নতা উন্নত ৬০% . ইঞ্জিনিয়ারিং পরীক্ষায়, 4000A বহনকারী একটি Φ200×10mm কপার টিউবুলার বাসবার একটি তাপমাত্রা বৃদ্ধি প্রদর্শন করেছে 15℃ প্রচলিত তারের চেয়ে কম। ফাঁপা গঠন ত্বকের প্রভাব সহগ Kf≤1 ধরে রাখে, এসি প্রতিরোধ ক্ষমতা কমিয়ে দেয় ৩৫% আয়তক্ষেত্রাকার কন্ডাকটর তুলনায়; একটি Φ300×15 মিমি স্পেসিফিকেশন ক্রমাগত বহন করতে পারে 12000A .

প্রাথমিক নিরোধক স্তর: PTFE-ভিত্তিক ফিল্ম

প্রাথমিক নিরোধক স্তর সিলিকন তেল দিয়ে গর্ভবতী PTFE-ভিত্তিক ফয়েল ফিল্ম ব্যবহার করে। PTFE আণবিক চেইন 485kJ/mol এর কার্বন-ফ্লোরিন বন্ড শক্তির সাথে একটি হেলিকাল বিন্যাস গ্রহণ করে, যা উপাদানটিকে অত্যন্ত উচ্চ রাসায়নিক স্থিতিশীলতা দেয়। এই নিরোধক স্তর একটি তাপমাত্রা পরিসীমা জুড়ে স্থিতিশীল থাকে -250 ℃ থেকে 340 ℃ ; 80 ℃ দৈনিক তাপমাত্রার সুইং সহ পরিবেশে 10 বছর অপারেশন করার পরে, অস্তরক ক্ষতি কেবলমাত্র বৃদ্ধি পায় 0.003% .

মাল্টি-লেয়ার ক্যাপাসিটিভ শিল্ডিং সিস্টেম

শিল্ডিং লেয়ার গঠনে সাধারণত অন্তর্ভুক্ত থাকে:

• জিরো-পটেনশিয়াল শিল্ডিং লেয়ার : কন্ডাকটর পৃষ্ঠে বৈদ্যুতিক ক্ষেত্রের সমান করার জন্য কন্ডাকটর পৃষ্ঠকে ঘনিষ্ঠভাবে মেনে চলে
• গ্রেডেড শিল্ডিং লেয়ার : একটি 0.2 মিমি বিনুনিযুক্ত তামার জাল বেল্ট একটি ফ্যারাডে খাঁচা প্রভাব তৈরি করে, যা বাসবার পৃষ্ঠের বৈদ্যুতিক ক্ষেত্রের শক্তি 2.3kV/mm থেকে হ্রাস করে 0.7kV/মিমি এবং সম্পূর্ণরূপে করোনা স্রাব ঝুঁকি নির্মূল
• গ্রাউন্ডেড শিল্ডিং লেয়ার : চূড়ান্ত নিরাপত্তা গ্রাউন্ডিং সুরক্ষা প্রদান করে

সিলিকন রাবার ক্রিপেজ এক্সটেনশন উপাদানগুলির কনফিগারেশন শেষ বৈদ্যুতিক ক্ষেত্রের বন্টনকে আরও অনুকূল করে, পৃষ্ঠের স্রাব প্রতিরোধ করে।

প্রতিরক্ষামূলক বাইরের স্তর

বাইরের স্তরটি পলিওলেফিন পলিমার শীথ বা সিলিকন রাবার উপকরণ ব্যবহার করে IP68 সুরক্ষা রেটিং, সম্পূর্ণরূপে ধুলো প্রবেশ রোধ করে এবং দীর্ঘমেয়াদী নিমজ্জিত অপারেশন সক্ষম করে। লবণ স্প্রে পরীক্ষায়, 10 বছরের ক্ষয় হার ≤ 0.01 মিমি/বছর .

উপাদান বৈশিষ্ট্য: চরম পরিবেশে PTFE অভিযোজনযোগ্যতা

বাসবারগুলির জন্য প্রাথমিক নিরোধক উপাদান হিসাবে, PTFE এর কার্যকারিতা সুবিধাগুলি এর অনন্য আণবিক গঠন থেকে উদ্ভূত হয়:

উল্লেখ্য যে PTFE 380℃ এ উল্লেখযোগ্য তাপীয় পচন শুরু করে, তাই ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনের অপারেটিং তাপমাত্রা 240℃ এর নিচে রেখে 10-15% তাপমাত্রা নিরাপত্তা মার্জিন বজায় রাখা উচিত। যত কম 0.1% অপরিচ্ছন্নতা তাপ বিকৃতি তাপমাত্রা 12℃ কমাতে পারে, যা উপাদান বিশুদ্ধতা নিয়ন্ত্রণকে গুরুত্বপূর্ণ করে তোলে।

কর্মক্ষমতা সুবিধা: কেন একটি টিউবুলার কাঠামো চয়ন করুন

বিপ্লবী কারেন্ট-ক্যারিয়িং ক্যাপাসিটি ইম্প্রুভমেন্ট

ফাঁপা নলাকার কাঠামো মৌলিকভাবে বর্তমান বন্টন নিদর্শন পরিবর্তন করে। স্টেট গ্রিড UHV প্রোজেক্ট টেস্ট ডেটা দেখায় যে টিউবুলার বাসবার সমাধানগুলি বর্তমান-বহন ক্ষমতাকে উন্নত করে 200% ঐতিহ্যবাহী আয়তক্ষেত্রাকার বাসবারের তুলনায়। নীতিটি টিউবুলার কন্ডাকটরগুলিতে ত্বকের প্রভাবের কার্যকর দমনের মধ্যে রয়েছে, যার ফলে আরও অভিন্ন কারেন্ট বিতরণ এবং উল্লেখযোগ্যভাবে এসি প্রতিরোধ ক্ষমতা হ্রাস পায়।

যান্ত্রিক শক্তিতে কাঠামোগত সুবিধা

টিউবুলার ক্রস-সেকশনের বিভাগ মডুলাস পৌঁছেছে 4 বার আয়তক্ষেত্রাকার busbars যে. একক-স্প্যান 13-মিটার সমর্থন কাঠামোতে, এটি সহ্য করতে পারে 50kA বিকৃতি ছাড়া শর্ট-সার্কিট বর্তমান প্রভাব, দ্বারা বন্ধনী ব্যবহার হ্রাস ৬০% ঐতিহ্যগত সমাধানের তুলনায়। এই বৈশিষ্ট্যটি বড়-স্প্যান কারখানা, সাবস্টেশন এবং ইউটিলিটি টানেল প্রকল্পগুলিতে এটিকে অপরিবর্তনীয় সুবিধা দেয়।

পরিবেশগত অভিযোজনযোগ্যতার ব্যাপক বিবর্তন

বাইরের সুরক্ষা সিস্টেম C5-স্তরের অ্যান্টি-জারা সার্টিফিকেশন পাস করে। অ্যান্টি-ইউভি ট্রাই-কালার শিথগুলি তীব্র সূর্যালোকের অধীনে রঙের পার্থক্য ΔE≤3 (CIE ল্যাব* স্ট্যান্ডার্ড) প্রদর্শন করে। প্রতিরক্ষামূলক বাইরের স্তরটি 30-মিটার জলের গভীরতার চাপ এবং সমুদ্রের জলের ক্ষয় সহ্য করতে পারে, একটি ডিজাইন পরিষেবা জীবন অতিক্রম করে 30 বছর .

আবেদনের পরিস্থিতি: স্থল থেকে গভীর সমুদ্র পর্যন্ত কভারেজ

নতুন শক্তি পাওয়ার জেনারেশন

অফশোর উইন্ড ফার্ম অ্যাপ্লিকেশনগুলিতে, PTFE টিউবুলার বাসবার ঐতিহ্যগত GIS সরঞ্জাম প্রতিস্থাপন, দ্বারা সাবস্টেশন পদচিহ্ন হ্রাস 40% . এর অ্যান্টি-ভাইব্রেশন ডিজাইন কম্পন ত্বরণ সহনশীলতার সাথে ক্যাটাগরি 12 টাইফুন সহ্য করতে পারে 5 গ্রাম . ফোটোভোলটাইক পাওয়ার স্টেশনগুলিতে, PTFE নিরোধক স্তরগুলি 80℃ এর দৈনিক তাপমাত্রার পরিবর্তন সহ্য করে, নির্ভরযোগ্য DC উচ্চ-ভোল্টেজ সংক্রমণ নিশ্চিত করে।

রাসায়নিক এবং ক্ষয়কারী পরিবেশ

PTFE কার্যত সমস্ত পরিচিত অ্যাসিড, বেস, জৈব দ্রাবক এবং অক্সিডাইজারকে প্রতিরোধ করতে পারে। রাসায়নিক উত্পাদন পরিবেশে, বাসবার পৃষ্ঠগুলি সহজেই দূষিত পদার্থ জমা করে না এবং রাসায়নিক ক্ষয়ের কারণে নিরোধক কর্মক্ষমতা হ্রাস পায় না। যান্ত্রিক সরঞ্জামগুলিতে ভরা PTFE উপকরণগুলির প্রয়োগ তেল দূষিত পণ্যগুলির তৈলাক্তকরণের সমস্যার সমাধান করে।

পৌরসভা অবকাঠামো এবং বিশেষ প্রকল্প

ক্রস-সি টানেল, ইন্টিগ্রেটেড ইউটিলিটি করিডোর এবং অন্যান্য আর্দ্র বা নিমজ্জিত পরিবেশে, IP68 সুরক্ষা রেটিং দীর্ঘমেয়াদী নির্ভরযোগ্য বাসবার অপারেশন নিশ্চিত করে। খিলানযুক্ত বাসবারের নকশাগুলি ভিতরে নিয়ন্ত্রিত ইনস্টলেশন সহনশীলতার সাথে বিল্ডিং পৃষ্ঠের সাথে সামঞ্জস্য করতে পারে ±1 মিমি , আধুনিক স্থাপত্যের নান্দনিকতা এবং কার্যকারিতার দ্বৈত চাহিদা পূরণ করে।

চরম তাপমাত্রার পরিবেশ

অত্যন্ত ঠান্ডা অঞ্চলে, PTFE -260℃ অতি-নিম্ন তাপমাত্রায় একটি নির্দিষ্ট মাত্রার নমনীয়তা বজায় রাখে; উচ্চ-তাপমাত্রার শিল্প পরিবেশে, এর প্রসার্য শক্তি 260℃ এ প্রায় থাকে 5MPa (ঘরের তাপমাত্রার মানের প্রায় 1/5), এর নমনীয় শক্তি সহ 1.4MPa , জরুরী অবস্থার মধ্যে কাঠামোগত অখণ্ডতা নিশ্চিত করা.

প্রযুক্তির বিবর্তন এবং ভবিষ্যতের দিকনির্দেশনা

ইন্টেলিজেন্ট মনিটরিং ইন্টিগ্রেশন

পরবর্তী প্রজন্ম PTFE টিউবুলার বাসবার রিয়েল-টাইম কন্ডাক্টর তাপমাত্রা নিরীক্ষণের জন্য অন্তর্নির্মিত ফাইবার অপটিক তাপমাত্রা পর্যবেক্ষণ সিস্টেমকে একীভূত করতে পারে। ইঞ্জিনিয়ারিং অনুশীলন দেখায় যে এই প্রযুক্তি সম্ভাব্য হট স্পটগুলির প্রাথমিক সতর্কতা প্রদান করতে পারে 48 ঘন্টা অগ্রিম, ব্যর্থতার হার 0.3/বছর থেকে হ্রাস করা 0.02/বছর . ভবিষ্যত পুনরাবৃত্তি 128 অপারেটিং প্যারামিটার এবং ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণের রিয়েল-টাইম আপলোড সক্ষম করতে 5G যোগাযোগ মডিউলগুলিকে একীভূত করবে।

সবুজ উপাদান আপগ্রেড

পুনর্ব্যবহৃত তামা সামগ্রী ব্যবহার করে নতুন প্রজন্মের পণ্য (তামার উপাদান ≥95% পুনর্ব্যবহৃত উপাদান) কার্বন পদচিহ্ন হ্রাস করে 38% কার্বন-সংবেদনশীল পরিস্থিতিতে যেমন ডাটা সেন্টার, কম-কার্বন পাওয়ার ইকুইপমেন্টের দিকে বৈশ্বিক প্রবণতার সাথে সারিবদ্ধভাবে ঐতিহ্যগত পণ্যের তুলনায়।

সুপারকন্ডাক্টিং প্রযুক্তি অনুসন্ধান

পরীক্ষাগার-পর্যায়ে উচ্চ-তাপমাত্রা সুপারকন্ডাক্টিং কপার টিউবুলার বাসবার ইতিমধ্যেই অর্জন করেছে 20000A -196℃-এ বর্তমান-বহন ক্ষমতা, 2030 সালের দিকে বাণিজ্যিক প্রয়োগ প্রত্যাশিত, যা উচ্চ-কারেন্ট ট্রান্সমিশনের প্রযুক্তিগত সীমানাকে পুনরায় সংজ্ঞায়িত করবে।

নির্বাচন এবং অপারেশন এবং রক্ষণাবেক্ষণ অপরিহার্য

ব্যবহারিক ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনগুলিতে, নিম্নলিখিত প্রযুক্তিগত পয়েন্টগুলি মনোযোগ দেওয়ার যোগ্যতা রাখে:

1. প্রাচীর বেধ নির্বাচন : রাসায়নিক পাইপলাইন সিলিং অ্যাপ্লিকেশনের জন্য, দেওয়ালের বেধ ≥1 মিমি সহ অপূর্ণ PTFE হাতা সুপারিশ করা হয়; বৈদ্যুতিক নিরোধক অ্যাপ্লিকেশনগুলির জন্য সাইক্লিক থার্মাল শক সাপেক্ষে, কার্বন ফাইবার-রিইনফোর্সড মডেলগুলি সুপারিশ করা হয়, যেখানে তাপীয় ক্লান্তি জীবন পৌঁছায় 3 বার আদর্শ মডেলের যে
2. তাপমাত্রা মার্জিন : সমস্ত উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনের একটি 10-15% তাপমাত্রা নিরাপত্তা মার্জিন বজায় রাখা উচিত
3. আংশিক স্রাব নিয়ন্ত্রণ : গুণমান পণ্য নীচের আংশিক স্রাব নিয়ন্ত্রণ করা উচিত 5 পিসি (পরীক্ষা ভোল্টেজ 1.5Ur এ), 10pC এর IEC স্ট্যান্ডার্ড সীমা থেকে উচ্চতর
4. শিল্ডিং লেয়ার ইন্টিগ্রিটি : গ্রেডেড শিল্ডিং স্তরগুলির ধারাবাহিকতা সরাসরি বৈদ্যুতিক ক্ষেত্রের বিতরণকে প্রভাবিত করে; ইনস্টলেশন অবশ্যই তামার জাল বেল্টের ভাঙ্গন বা কুঁচকে যাওয়া এড়াতে হবে
