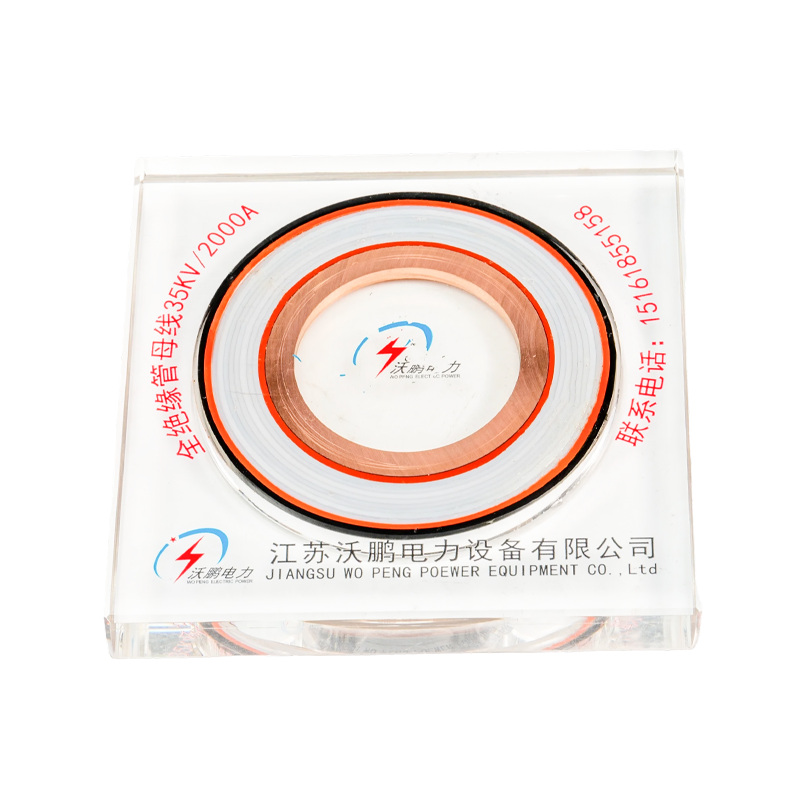

PTFE টিউবুলার বাস বার
WOPENG PTFE টিউবুলার বাস বার বিশেষভাবে চরম পরিবেশের জন্য ডিজাইন করা হয়েছে। এর প্রধান নিরোধক পলিটেট্রাফ্লুরোইথিলিন (PTFE) ফিল্মের একটি সুনির্দিষ্ট যান্ত্রিক ঘূর্ণন নিযুক্ত করে, একটি ঘন, গ্যাস-মুক্ত অবিচ্ছিন্ন ইনসুলেটর তৈরি করতে স্তরগুলির মধ্যে সিলিকন তেল প্রয়োগ করা হয়। পণ্যটিতে 5টির কম ক্যাপাসিটিভ স্ক্রিন (জিরো স্ক্রিন, গ্রেডিং স্ক্রিন এবং গ্রাউন্ডিং স্ক্রিন সহ) অন্তর্ভুক্ত করা হয়েছে এবং অপ্টিমাইজ করা বৈদ্যুতিক ক্ষেত্রের বিতরণ এবং উন্নত ক্রিপেজ কর্মক্ষমতা অর্জনের জন্য সিলিকন রাবার ক্রিপেজ এক্সটেন্ডারের সাথে সজ্জিত। এটি -60°C থেকে 250°C এর অপারেটিং তাপমাত্রা পরিসীমা এবং IP68-এ পৌঁছানো একটি সুরক্ষা রেটিং সহ উচ্চতর উচ্চ/নিম্ন-তাপমাত্রা সহনশীলতা এবং উচ্চতর জারা প্রতিরোধ ক্ষমতা প্রদান করে৷
- পণ্যের বিবরণ
- বৈশিষ্ট্য
- যোগাযোগ করুন
প্রযুক্তিগত সুবিধা
তাপমাত্রা প্রতিরোধের: অপারেটিং তাপমাত্রা পরিসীমা -60°C থেকে 250°C।
জারা প্রতিরোধী: অ্যাসিড, ক্ষার, লবণ স্প্রে, এবং জৈব দ্রাবক প্রতিরোধী।
লুব্রিকেটিং বৈশিষ্ট্য: PTFE টিউবুলার বাস বারের অত্যন্ত কম ঘর্ষণ সহগ, যান্ত্রিক চাপ হ্রাস করে।
উচ্চ অস্তরক শক্তি: নিম্ন অস্তরক ধ্রুবক, ন্যূনতম অস্তরক ক্ষতি, এবং স্থিতিশীল নিরোধক কর্মক্ষমতা।

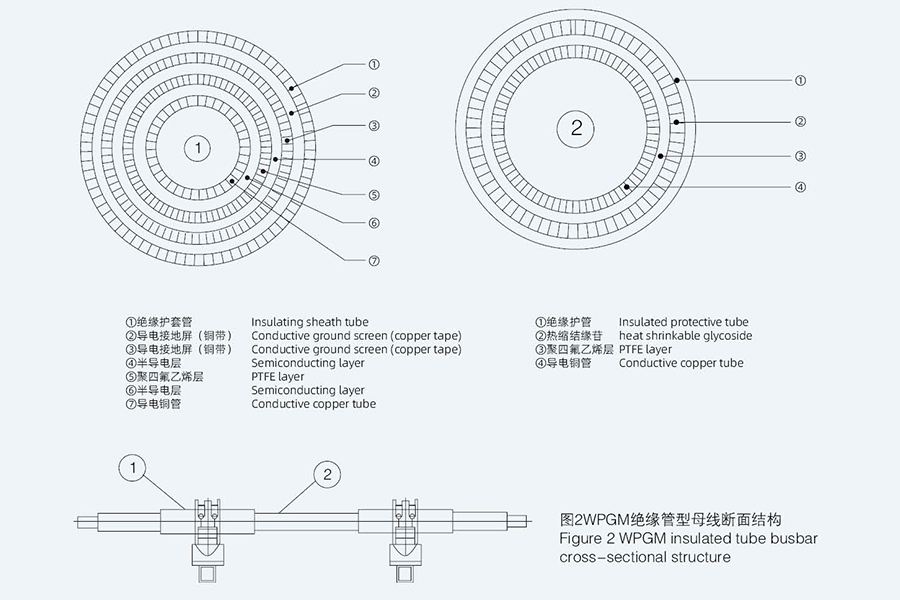

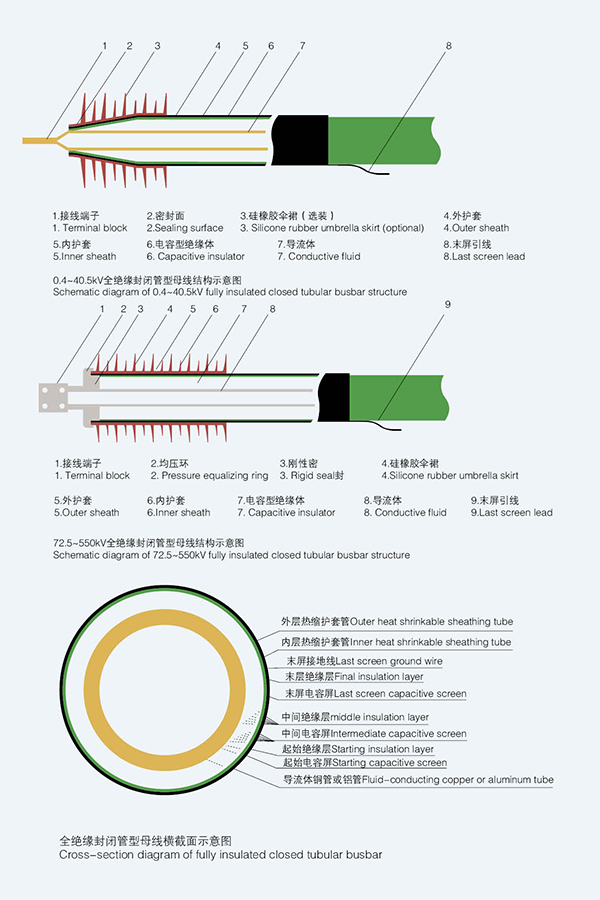

| ইনসুলেটেড টিউব বাসবার স্ট্রাকচার ডায়াগ্রাম (পলিটেট্রাঅক্সিইথিলিন প্রক্রিয়া) |
 |
| জিএম-ইনসুলেটেড টিউব বাসবারের ক্রস-বিভাগীয় কাঠামো চিত্র 2-এ দেখানো হয়েছে। মডেল: GMn/n |
 |
 |
 |
| উত্তাপযুক্ত টিউব বাসবারগুলির জন্য সাধারণ অ্যাপ্লিকেশন সমাধান |
| পদ্ধতি 1: প্রধান ট্রান্সফরমারটি নিয়ন্ত্রণ কক্ষের সাথে সংযুক্ত করুন এটি টিউবুলার বাসবার প্রয়োগের সবচেয়ে সাধারণ উপায়। বাসবার প্রধান ট্রান্সফরমারের লো-ভোল্টেজ টার্মিনাল থেকে সরাসরি সংযুক্ত থাকে কন্ট্রোল রুমে ক্যাবিনেট টার্মিনাল পরিবর্তন করুন। প্রধান সুবিধা: বড় স্রোতের জন্য উপযুক্ত। ওয়্যারিং পরিষ্কার এবং সুন্দর, এবং সম্পূর্ণরূপে উত্তাপ বা আধা-অন্তরক হতে পারে। |
 |
| পদ্ধতি 2: বাসবার একটি তারের ট্রেঞ্চ বা তারের মেজানাইন মাধ্যমে রুট করা হয় নীচের চিত্রটি টিউবুলার বাসবার প্রয়োগ করার আরেকটি সাধারণ উপায়। বাসবারগুলি ভূগর্ভস্থ তারের পরিখার মাধ্যমে সুইচ ক্যাবিনেটের সাথে সংযুক্ত করা যেতে পারে বা তারের মেজানাইন, এবং সুইচ ক্যাবিনেটের মধ্যে সংযোগের জন্যও ব্যবহার করা যেতে পারে। এই বাসবারটি সম্পূর্ণরূপে উত্তাপযুক্ত এবং বিশেষ করে পরিস্থিতির জন্য উপযুক্ত যেখানে ওয়্যারিং কঠিন। |
 |
| পদ্ধতি 3: টিউবুলার বাসবারগুলি তারের পরিখা বা তারের মেজানাইনের মাধ্যমে রুট করা হয় এই পদ্ধতিটি সুইচ ক্যাবিনেটের শীর্ষ তারের সংযোগ পদ্ধতি। এটি তারের মেজানাইন এবং নীচের তারের সংযোগের মাধ্যমেও সংযুক্ত হতে পারে পদ্ধতি ব্যবহারকারীরা প্রকৃত পরিস্থিতি অনুযায়ী চয়ন করতে পারেন। বাসবার প্রকারটি সম্পূর্ণভাবে উত্তাপযুক্ত। |
 |
| পদ্ধতি 4: টিউবুলার বাস সিএনসি মনিটরিং সিস্টেম আমাদের কোম্পানী নিজেই এটি বিকাশ করে এবং টিউব বাসের একাধিক প্রযুক্তিগত ডেটার মানহীন বুদ্ধিমান পর্যবেক্ষণ প্রয়োগ করে। |
 |
| উত্তাপ নল বাসবার |
 |
প্রযুক্তিগত চ্যালেঞ্জ
উইন্ডিং প্রসেস কন্ট্রোল: ±2% এর মধ্যে আন্তঃস্তর টেনশন অভিন্নতা প্রয়োজন, বুদবুদ নিয়ন্ত্রণের জন্য অতিস্বনক সহায়তা প্রয়োজন।
আন্তঃস্তর আনুগত্য: PTFE টিউবুলার বাস বারের নিম্ন পৃষ্ঠের শক্তির ফলে আন্তঃস্তর বন্ধন দুর্বল হয়, বিশেষ চিকিত্সা এজেন্টের প্রয়োজন হয়।
উচ্চ খরচ: ব্যয়বহুল কাঁচা PTFE টিউবুলার বাস বার উপাদান অন্যান্য ধরনের তুলনায় উল্লেখযোগ্যভাবে উচ্চ পণ্য খরচ বাড়ে।
কঠিন পুনর্ব্যবহার: পিটিএফই টিউবুলার বাস বার উপাদানের অবনতি করা কঠিন, যার ফলে উচ্চ পরিবেশগত প্রক্রিয়াকরণ খরচ হয়।
আমাদের সম্পর্কে
Jiangsu Wopeng Power Technology Co., Ltd.
জুন ২০১৮ সালে প্রতিষ্ঠিত, Jiangsu Wopeng Power Technology Co., Ltd. একটি কাস্টম পিটিএফই টিউবুলার বাস বার প্রস্তুতকারক এবং ওইএম পিটিএফই ইনসুলেটেড টিউবুলার বাসবার কারখানা, এটি দ্রুত উচ্চ ও নিম্ন ভোল্টেজ বাসবার সিস্টেমের ক্ষেত্রে একটি বিশেষায়িত উচ্চ-প্রযুক্তি উদ্যোগে পরিণত হয়েছে।
আমরা শিল্পের অভিজ্ঞ পেশাদার দল, সিনিয়র প্রযুক্তিগত ও প্রকৌশলী ব্যক্তি এবং দক্ষ উৎপাদন কারিগরদের একত্রিত করি যারা বহু বছর ধরে পাওয়ার সরঞ্জাম প্রযুক্তিতে নিযুক্ত।
আমাদের প্রধান পণ্যগুলির মধ্যে রয়েছে তামা ও অ্যালুমিনিয়াম টিউব বাসবার, উইন্ড টিউব বাসবার, বাসবার ট্রান্সফরমার এবং স্লাইডিং কন্টাক্ট লাইন সিস্টেম। আমরা ০.৪ কেভি-৩৫ কেভি সম্পূর্ণ ইনসুলেটেড টিউবুলার বাসবার এবং নিম্ন ভোল্টেজ রজন কাস্টিং বাসবার সিস্টেমের গবেষণা ও উন্নয়ন এবং উৎপাদনে মনোনিবেশ করি, যা পাওয়ার প্ল্যান্ট, সাবস্টেশন, উইন্ড ফার্ম, রেল ট্রানজিট এবং শিল্প সুবিধাগুলির জন্য নির্ভরযোগ্য বিদ্যুৎ বিতরণ পথ সরবরাহ করে।
সম্মাননার সাক্ষ্য
খবর
-
-
বিকাল ৩টায়। বছরের উষ্ণতম বিকেলে, একটি 4,000 একটি সুইচবোর্ড একটি উপকূলীয় উদ্ভিদের সেই সপ্তাহে তৃতীয়বারের মতো ভ্রমণ করে। নকশা শব্দ ছিল এবং ব্রেকার সূক্ষ্ম পরীক্ষা. আসল অপরাধী: একটি প্রধান দণ্ডে একটি বোল্টযুক্ত জয়েন্ট যা ঘুষি করা হয়েছিল, একটি উত্থি...
আরও দেখুন + -
দুটি ক্যাটালগ জিজ্ঞাসা করুন একটি 100 × 10 মিমি অ্যালুমিনিয়াম বার কী বহন করতে পারে এবং আপনি দুটি ভিন্ন উত্তর পেতে পারেন — একটি থেকে 800 A, আরেকটি থেকে 965 এ৷ উভয়ই সঠিক হতে পারে, কারণ একটি অ্যালুমিনিয়াম বাস বার অ্যাম্প্যাসিটি চার্ট একা ধাতুর সম্পত্তি নয...
আরও দেখুন +
সম্পূর্ণভাবে উত্তাপযুক্ত টিউবুলার বাস বার শিল্প জ্ঞান
1. PTFE টিউবুলার বাস বার কি
দ PTFE টিউবুলার বাস বার একটি উচ্চ-কার্যক্ষমতা সম্পন্ন উত্তাপ পরিবাহী উপাদান, একটি ধাতব কন্ডাক্টর কোর (তামা বা অ্যালুমিনিয়াম) এবং একটি পলিটেট্রাফ্লুরোইথিলিন (PTFE) নিরোধক স্তর দিয়ে গঠিত। এটি বিশেষভাবে উচ্চ-ভোল্টেজ পাওয়ার সিস্টেমের জন্য ডিজাইন করা হয়েছে, নিরাপদ এবং দক্ষ পাওয়ার ট্রান্সমিশন নিশ্চিত করতে PTFE-এর অনন্য বৈশিষ্ট্যগুলিকে কাজে লাগিয়ে। একজন পেশাদার PTFE টিউবুলার বাস বার প্রস্তুতকারক এবং PTFE টিউবুলার বাস বার সরবরাহকারী উচ্চ-ভোল্টেজ মান পূরণ করে এমন পণ্য উত্পাদন করে, a সহ কাস্টম PTFE টিউবুলার বাস বার প্রস্তুতকারক নির্দিষ্ট প্রকল্পের প্রয়োজনের জন্য উপযোগী সমাধান অফার.
(1) মূল কাঠামো এবং মূল বৈশিষ্ট্য
দ PTFE টিউবুলার বাস বার একটি 4-8 মিমি পুরু PTFE নিরোধক স্তরে আবৃত একটি কন্ডাকটর কোর (পরিবাহিতা ≥63% IACS) বৈশিষ্ট্যযুক্ত। এটি একটি ভাঙ্গন ভোল্টেজ boasts ≥35kV/মিমি , কাজের তাপমাত্রা পরিসীমা -60℃ থেকে 200℃, এবং 1.0×10¹⁴Ω উপরে নিরোধক। PTFE-এর নন-স্টিক, জারা-প্রতিরোধী, এবং কম-ঘর্ষণ বৈশিষ্ট্য বাস বারকে কঠোর উচ্চ-ভোল্টেজ পরিবেশের জন্য আদর্শ করে তোলে।
2. কেন PTFE টিউবুলার বাস বার উচ্চ ভোল্টেজ সিস্টেমে ব্যবহার করা হয়
উচ্চ ভোল্টেজ সিস্টেম (≥110kV) ব্যতিক্রমী নিরোধক, স্থায়িত্ব এবং স্থায়িত্ব এবং PTFE টিউবুলার বাস বার এর অনন্য সুবিধাগুলির সাথে এই চাহিদাগুলি পূরণ করে, যার মধ্যে রয়েছে:
- উচ্চতর নিরোধক কর্মক্ষমতা: ফুটো এবং শর্ট সার্কিট প্রতিরোধ করতে উচ্চ ভোল্টেজ গ্রেডিয়েন্ট (≥35kV/মিমি) সহ্য করুন, 110kV-500kV সিস্টেমের জন্য গুরুত্বপূর্ণ।
- চরম তাপমাত্রা অভিযোজনযোগ্যতা: স্থিরভাবে কাজ করে -60℃ থেকে 200℃, ঠান্ডা বা গরম অঞ্চলে বহিরঙ্গন উচ্চ-ভোল্টেজ সাবস্টেশনের জন্য উপযুক্ত।
- জারা এবং দূষণ প্রতিরোধের: PTFE রাসায়নিক, আর্দ্রতা এবং ধুলোর জন্য নিষ্ক্রিয়, শিল্প বা উপকূলীয় উচ্চ-ভোল্টেজ পরিবেশে রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস করে।
- নিম্ন অস্তরক ক্ষতি: 50Hz এ অস্তরক ক্ষতির ফ্যাক্টর ≤0.0002, দীর্ঘ-দূরত্বের উচ্চ-ভোল্টেজ ট্রান্সমিশনে পাওয়ার লস কমিয়ে দেয়।
একটি নির্ভরযোগ্য PTFE টিউবুলার বাস বার সরবরাহকারী বিশ্বব্যাপী উচ্চ-ভোল্টেজ পাওয়ার সিস্টেমের জন্য বাস বারকে একটি পছন্দের পছন্দ করে, এই সুবিধাগুলি সামঞ্জস্যপূর্ণ তা নিশ্চিত করে।
3. অন্যান্য উচ্চ-ভোল্টেজ ইনসুলেটেড বাস বারগুলির সাথে পারফরম্যান্সের তুলনা
| বাস বার টাইপ | ব্রেকডাউন ভোল্টেজ | তাপমাত্রা পরিসীমা | অস্তরক ক্ষতি |
|---|---|---|---|
| PTFE টিউবুলার বাস বার | ≥35kV/মিমি | -60℃~200℃ | ≤0.0002 |
| Epoxy রজন কাস্টিং বাস বার | ≥30kV/মিমি | -30℃~130℃ | ≤0.001 |
| সিলিকন রাবার উত্তাপ বাস বার | ≥25kV/মিমি | -40℃~120℃ | ≤0.0005 |
A কাস্টম PTFE টিউবুলার বাস বার প্রস্তুতকারক নির্দিষ্ট উচ্চ-ভোল্টেজ পরিস্থিতির জন্য বাস বারের কাঠামো অপ্টিমাইজ করতে পারে, যখন একজন পেশাদার PTFE টিউবুলার বাস বার প্রস্তুতকারক উচ্চ-ভোল্টেজ পাওয়ার সিস্টেমের কঠোর প্রয়োজনীয়তা মেটাতে সামঞ্জস্যপূর্ণ গুণমান নিশ্চিত করে।
4. প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: PTFE টিউবুলার বাস বার কোন ভোল্টেজের পরিসরের জন্য উপযুক্ত?
উত্তর: এটি প্রধানত এর জন্য ব্যবহৃত হয় 110kV-500kV উচ্চ-ভোল্টেজ পাওয়ার সিস্টেম, উচ্চ ভোল্টেজ স্তরের জন্য কাস্টমাইজড বিকল্প সহ।
প্রশ্ন 2: কিভাবে একটি নির্ভরযোগ্য PTFE টিউবুলার বাস বার সরবরাহকারী চয়ন করবেন?
উত্তর: PTFE নিরোধক কর্মক্ষমতা পরীক্ষার রিপোর্ট, উন্নত উত্পাদন সরঞ্জাম, এবং উচ্চ-ভোল্টেজ প্রকল্পে অভিজ্ঞতা সহ সরবরাহকারীদের চয়ন করুন।
প্রশ্ন 3: কাস্টম PTFE টিউবুলার বাস বার কি বিশেষ আকারের জন্য তৈরি করা যেতে পারে?
উঃ হ্যাঁ, ক কাস্টম PTFE টিউবুলার বাস বার প্রস্তুতকারক নির্দিষ্ট কন্ডাকটর আকার এবং নিরোধক বেধ সঙ্গে বাস বার উত্পাদন করতে পারেন.
প্রশ্ন 4: PTFE টিউবুলার বাস বারের পরিষেবা জীবন কত?
উত্তর: সাধারণ উচ্চ-ভোল্টেজ কাজের অবস্থার অধীনে, এটি পরিবেশন করতে পারে 35-45 বছর স্থিতিশীল কর্মক্ষমতা সহ।
